Примечание: удельная производственная мощность зависит от конфигурации заказчика и производственных мощностей.
Металлургия, строительство, гидроэнергетика, транспорт, химическая промышленность и промышленность строительных материалов;
Производственная мощностьИзвестняк, гранит, мрамор, базальт, железная руда, речная галька, сланец, ляпис, уголь, булыжник, строительные отходы и т. Д.
Одноцилиндровая гидравлическая конусная дробилка серии CS / CH основана на внедрении и освоении зарубежной технологии компанией VANGUARD Machinery. В соответствии с потребностями заказчика, основанными на принципе дробления, ламинирования и многократного дробления и измельчения, разрабатываются высокая частота качания и оптимизированная полость. Современная высокопроизводительная пружинная конусная дробилка со встроенным и разумным ходом. Новая структура дробилки в сочетании с оптимизированным типом ламинированной дробильной камеры и полностью интеллектуальной системой автоматического управления делают одноцилиндровую гидравлическую конусную дробилку серии CS/CH непревзойденными эксплуатационными характеристиками традиционной конусной дробилки: множество дополнительных камер Тип, высокая эффективность дробления, низкая себестоимость, удобная регулировка и обслуживание, продукт имеет кубическую форму и может широко использоваться в операциях среднего, тонкого и ультратонкого дробления.
Рама выполнена в сверхпрочном исполнении и изготовлена из первоклассной стали, подкладка изготовлена из высококачественного композитного материала из высококачественной марганцевой стали, который более износостойкий, главный вал большого диаметра более долговечен;
Согласно опыту проектирования (тип с поломанной полостью) и передовой металлургической технологии, VANGUARD Machinery снижает износ стальной единицы дробильного оборудования до более низкой системы автоматического управления, так что дробилка может полностью подавать и автоматически компенсировать зубчатую пластину во время процесса работы. Очистка, повышение эффективности работы дробильного оборудования, что позволяет снизить себестоимость единицы продукции до более низкого уровня;
Эта серия конусных дробилок имеет больший порт подачи и может использоваться для максимальной производительности, чтобы адаптироваться к различным процессам дробления.Она широко используется в средних и сверхтонких дроблениях и стационарных для мобильных дробильных установок. Оптимизированное сочетание скорости дробления, эксцентриситета (хода) и конструкции полости обеспечивает более высокую производительность и лучшее качество продукта;
Одноцилиндровый гидравлический конусный станок серии CS / CH использует принцип ламинирования и дробления для дробления материала, с высокой эффективностью дробления и низким износом изнашиваемых деталей.После дробления готовый продукт является кубическим и имеет высокое содержание мелкозернистого материала, что может удовлетворить некоторые высокие требования на этой стадии. Использование качественных агрегатов.

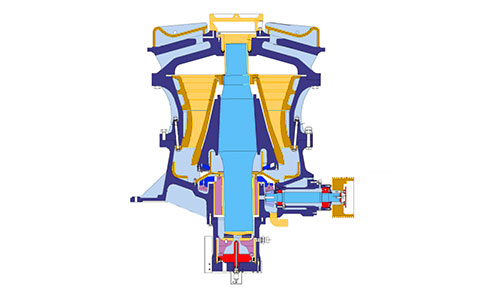

Одноцилиндровая гидравлическая конусная дробилка серии CS может регулировать размер выпускного отверстия и размер продукта путем регулировки гидравлического цилиндра в нижней части движущегося конуса для перемещения движущегося конуса вверх и вниз. Он приводится в движение двигателем для привода малой шестерни дробилки, малая шестерня приводит в движение большую шестерню, большая шестерня в сборе (большая шестерня, большая шестерня, эксцентриковая стальная втулка) приводит в действие узел эксцентриковой втулки (втулка эксцентрикового цилиндра, втулка эксцентриковой меди) и узел шпинделя (шпиндель (внутренний конус, внутренняя коническая накладка), центрированная по теоретической вертикальной линии, вращаясь в медной втулке, узел шпинделя может вращаться в эксцентриковой медной втулке с осевой линией главного вала. Когда работает пустая машина, узел эксцентриковой втулки «удерживает» узел шпинделя и вращается вместе с большой передачей. Когда материал добавляется в камеру дробления, узел шпинделя (шпиндель, внутренний конус) медленно находится в медной втулке эксцентрика под сопротивлением материала. Вращение Запуск дорожки конуса, как представляется, качание назад и вперед в полости дробления при медленном вращении, качалок материала экструдирует внутренний конус дробилка, опорная втулка соединена с корпусом рамы, прижатым к цилиндру, когда дробилка находится в пределах металла При использовании блока или другого небьющегося объекта движущийся одноцилиндровый конус поднимается нижним гидравлическим поршнем, который выполняет функцию регулировки выпускного отверстия и защиты от утюга, и многократно поднимается и опускается для удаления руды.
| Модель | Мощ.(кВт) | Тип полости | Макс. размер впускного сырья (mm) | Размер закрытой стороной (мм) /производительность (т/ч) | ||||||||||||||||
| 19 | 22 | 25 | 29 | 32 | 35 | 38 | 41 | 44 | 48 | 51 | 54 | 60 | 64 | 70 | 76 | 83 | ||||
| CS820 | 90 | EC | 240 |
|
85 | 92-115 | 101-158 | 107-168 | 114-143 | 121 |
|
|
|
|
|
|
|
|
|
|
| C | 200 | 70 | 76-95 | 82-128 | 90-112 | 96 |
|
|
|
|
|
|
|
|
|
|
|
|
||
| CS830 | 160 | EC | 360 |
|
|
126 | 138-173 | 147-230 | 156-293 | 165-310 | 174-327 | 183-344 | 196-306 | 205-256 | 214 |
|
|
|
|
|
| C | 300 |
|
108 | 116-145 | 127-199 | 135-254 | 144-270 | 152-285 | 161-301 | 169-264 | 108 |
|
|
|
|
|
|
|
||
| MC | 235 | 91 | 98-123 | 106-166 | 116-218 | 124-232 | 131-246 | 139-261 | 147-275 | 154-241 | 165 |
|
|
|
|
|
|
|
||
| CS840 | 250 | EC | 450 |
|
|
|
|
|
267 | 282-353 | 298-446 | 313-563 | 334-601 | 349-524 | 356-456 |
|
|
|
|
|
| C | 400 |
|
|
|
225 | 239-299 | 254-381 | 269-484 | 284-511 | 298-448 | 318-398 | 333 |
|
|
|
|
|
|
||
| MC | 300 |
|
|
195 | 214-267 | 228-342 | 242-435 | 256-461 | 270-486 | 284-426 | 303-378 | 317 |
|
|
|
|
|
|
||
| CS860 | 315 | EC | 560 |
|
|
|
|
|
|
|
349 | 368-460 | 392-588 | 410-718 | 428-856 | 456-929 | 489-987 | 525-1050 | 562-983 | 604 |
| C | 500 |
|
|
|
|
|
|
318 | 336-420 | 353-618 | 376-753 | 394-788 | 411-823 | 446-892 | 469-822 | 504-631 |
|
|
||
| Модель | Мощ.(кВт) | Тип полости | Макс. размер впускного сырья(mm) | Размер закрытой стороной (мм) /производительность (т/ч) | |||||||||||||||
| 4 | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 32 | 38 | 44 | 51 | 57 | 64 | 70 | ||||
| CH820 | 90 | EC | 135 |
|
|
|
46 | 50-85 | 54-92 | 58-99 | 62-105 | 66-112 | 76-128 |
|
|
|
|
|
|
| C | 90 |
|
|
|
43-53 | 46-89 | 50-96 | 54-103 | 57-110 | 61-118 | 70 |
|
|
|
|
|
|
||
| M | 65 |
|
|
36-44 | 38-74 | 41-80 | 45-76 | 48-59 |
|
|
|
|
|
|
|
|
|
||
| MF | 50 |
|
36 | 38-67 | 40-71 | 44-68 | 47-53 |
|
|
|
|
|
|
|
|
|
|
||
| F | 38 | 27-34 | 29-50 | 31-54 | 32-57 | 35-48 | 38 |
|
|
|
|
|
|
|
|
|
|
||
| EF | 29 | 30-40 （ 80%细度小于 4.5-5.5mm） | |||||||||||||||||
| CH830 | 160 |
|
|
4 | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 32 | 38 | 44 | 51 | 57 | 64 | 70 |
| EC | 185 |
|
|
|
|
69-108 | 75-150 | 80-161 | 86-171 | 91-182 | 104-208 | 115-208 |
|
|
|
|
|
||
| C | 145 |
|
|
|
|
66-131 | 71-142 | 76-152 | 81-162 | 86-173 | 98-197 | 109-150 |
|
|
|
|
|
||
| MC | 115 |
|
|
|
57 | 62-140 | 67-151 | 72-162 | 77-173 | 82-184 | 93-145 |
|
|
|
|
|
|
||
| M | 90 |
|
|
|
64-84 | 69-131 | 75-142 | 80-152 | 86-162 | 91-154 | 104 |
|
|
|
|
|
|
||
| MF | 75 |
|
|
61 | 65-106 | 70-115 | 76-124 | 81-126 | 87-114 | 92 |
|
|
|
|
|
|
|
||
| F | 50 |
|
48-78 | 51-83 | 54-88 | 59-96 | 63-103 | 68-105 | 72-95 | 77 |
|
|
|
|
|
|
|
||
| EF | 35 | 70-90 （ 80%细度小于5-5.6mm） | |||||||||||||||||
| CH840 | 250 |
|
|
4 | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 32 | 38 | 44 | 51 | 57 | 64 | 70 |
| EC | 215 |
|
|
|
|
|
114-200 | 122-276 | 131-294 | 139-313 | 159-357 | 175-395 | 192-384 |
|
|
|
|
||
| C | 175 |
|
|
|
|
101 | 109-218 | 117-292 | 125-312 | 133-332 | 151-378 | 167-335 | 183-229 |
|
|
|
|
||
| MC | 140 |
|
|
|
|
97-122 | 105-262 | 113-282 | 120-301 | 128-320 | 146-328 | 161-242 |
|
|
|
|
|
||
| M | 110 |
|
|
|
|
117-187 | 126-278 | 136-298 | 145-318 | 154-339 | 176-281 | 194 |
|
|
|
|
|
||
| MF | 85 |
|
|
|
114 | 124-227 | 134-245 | 144-263 | 153-281 | 163-299 | 186-248 |
|
|
|
|
|
|
||
| F | 70 |
|
|
90-135 | 96-176 | 104-191 | 112-206 | 120-221 | 129-236 | 137-251 | 156-208 |
|
|
|
|
|
|
||
| EF | 38 | 100-125 （ 80%细度小于 6-7.5mm） | |||||||||||||||||
|
CH860 |
315 |
|
|
4 | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 32 | 38 | 44 | 51 | 57 | 64 | 70 |
| EC | 275 |
|
|
|
|
|
177 | 190-338 | 203-436 | 216-464 | 246-547 | 272-605 | 298-662 | 328-511 |
|
|
|
||
| CX | 245 |
|
|
|
|
|
174-194 | 187-374 | 200-488 | 212-519 | 242-592 | 268-654 | 293-521 | 323-359 |
|
|
|
||
| C | 215 |
|
|
|
|
|
171-190 | 184-367 | 196-480 | 209-510 | 238-582 | 263-643 | 288-512 | 317-353 |
|
|
|
||
| MV | 175 |
|
|
|
|
|
162-253 | 174-426 | 186-455 | 198-484 | 226-552 | 249-499 | 273-364 |
|
|
|
|
||
| M | 135 |
|
|
|
|
|
197-295 | 211-440 | 226-470 | 240-500 | 274-502 | 302-403 |
|
|
|
|
|
||
| MF | 115 |
|
|
|
|
192 | 207-369 | 222-396 | 237-423 | 252-450 | 287-451 | 318-363 |
|
|
|
|
|
||
| F | 85 |
|
|
|
|
195-304 | 210-328 | 225-352 | 241-376 | 256-400 | 292-401 | 323 |
|
|
|
|
|
||
| EF | 65 |
|
|
|
|
211-293 | 227-316 | 244-298 | 261-290 |
|
|
|
|
|
|
|
|
||
|
CH870 |
500 |
|
|
4 | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 32 | 38 | 44 | 51 | 57 | 64 | 70 |
| EC | 300 |
|
|
|
|
|
|
|
448-588 | 477-849 | 544-968 | 601-1070 | 658-1172 | 725-1291 | 782-1393 | 849-1512 | 906-1331 | ||
| C | 240 |
|
|
|
|
|
|
406 |
433-636 | 461-893 | 525-1018 | 581-1125 | 636-1232 | 700-1357 | 756-1464 | 820-1461 | 876-1286 | ||
| MC | 195 |
|
|
|
|
|
|
380-440 |
406-723 | 432-837 | 492-954 | 544-1055 | 596-1155 | 657-1272 | 708-1373 | 769-1370 | 821-1206 | ||
| M | 155 |
|
|
|
|
|
|
400-563 |
428-786 | 455-836 | 519-953 | 573-1054 | 628-1154 | 692-1271 | 746-1372 | 810-1248 | 865-1098 | ||
| MF | 100 |
|
|
|
|
|
379-424 |
407-716 |
434-765 | 462-814 | 527-928 | 582-945 | 638-789 | 702 |
|
|
|
||
| F | 90 |
|
|
|
|
357-395 | 385-656 | 414-704 | 442-752 | 470-800 | 535-912 | 592-857 |
649-718 |
|
|
|
|
||
| EF | 80 |
|
|
|
280-405 | 304-517 | 328-558 | 352-598 | 376-639 | 400-680 | 455-775 | 503-728 | 551-669 |
|
|
|
|
||
|
CH880 |
750 |
|
|
4 | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 32 | 38 | 44 | 51 | 57 | 64 | 70 |
| EC | 370 |
|
|
|
|
|
|
|
|
480-640 | 547-1277 | 605-1411 | 662-1546 | 730-1702 | 787-1837 | 854-1994 | 912-2128 | ||
| C | 330 |
|
|
|
|
|
|
|
|
540-772 | 616-1232 | 681-1362 | 746-1492 | 821-1643 | 886-1773 | 962-1924 | 1027-1613 | ||
| MC | 260 |
|
|
|
|
|
|
|
541 | 576-864 | 657-1231 | 726-1361 | 795-1490 | 876-1642 | 945-1771 | 1025-1538 | 1094-1231 | ||
| M | 195 |
|
|
|
|
|
|
|
552-613 | 587-1043 | 669-1189 | 739-1314 | 810-1440 | 892-1586 | 962-1604 | 1045-1393 | 1115 | ||
| MF | 130 |
|
|
|
|
|
|
514 | 549-933 | 584-993 | 666-1132 | 736-1251 | 806-1370 | 888-1420 | 958-1245 |
|
|
||
| F | 120 |
|
|
|
|
|
531 | 570-832 | 609-888 | 648-945 | 739-985 | 816-885 |
|
|
|
|
|
||
| EFX | 100 |
|
|
|
|
401-502 | 433-631 | 465-678 | 496-724 | 528-770 | 602-803 | 665-721 |
|
|
|
|
|
||
| EF | 85 |
|
|
|
364-420 | 395-532 | 426-574 | 458-616 | 489-658 | 520-700 | 593-798 | 655-882 | 718-883 | 790 |
|
|
|
||
| EEF | 75 |
|
|
309-356 | 328-441 | 356-476 | 384-517 | 412-554 | 440-592 | 468-630 | 534-575 |
|
|
|
|
|
|
||
